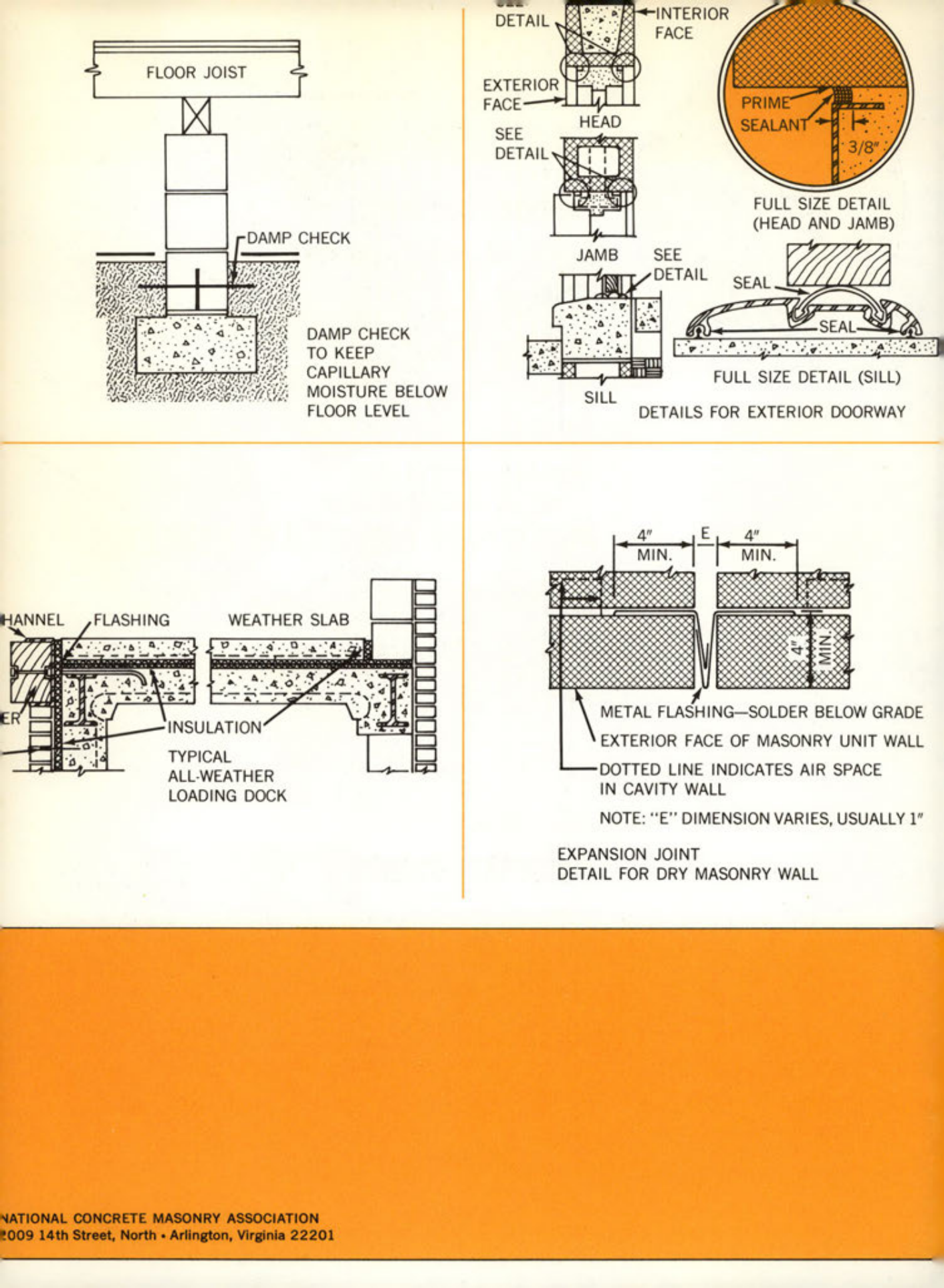

DETAIL
INTERIOR
FACE
FLOOR JOIST
☑
EXTERIOR
FACE
SEE
DETAIL
DAMP CHECK
DAMP CHECK
ΤΟ ΚΕΕΡ
CAPILLARY
MOISTURE BELOW
FLOOR LEVEL
HANNEL
FLASHING
WEATHER SLAB
ER
FINSULATION
TYPICAL
ALL-WEATHER
LOADING DOCK
NATIONAL CONCRETE MASONRY ASSOCIATION
2009 14th Street, North Arlington, Virginia 22201
HEAD
PRIME
SEALANT
3/8"
FULL SIZE DETAIL
(HEAD AND JAMB)
JAMB
SEE
DETAIL
SEAL
SEAL
SILL
FULL SIZE DETAIL (SILL)
DETAILS FOR EXTERIOR DOORWAY
4"
MIN.
E
4"
MIN.
METAL FLASHING-SOLDER BELOW GRADE
EXTERIOR FACE OF MASONRY UNIT WALL
DOTTED LINE INDICATES AIR SPACE
IN CAVITY WALL
NOTE: "E" DIMENSION VARIES, USUALLY 1"
EXPANSION JOINT
DETAIL FOR DRY MASONRY WALL
