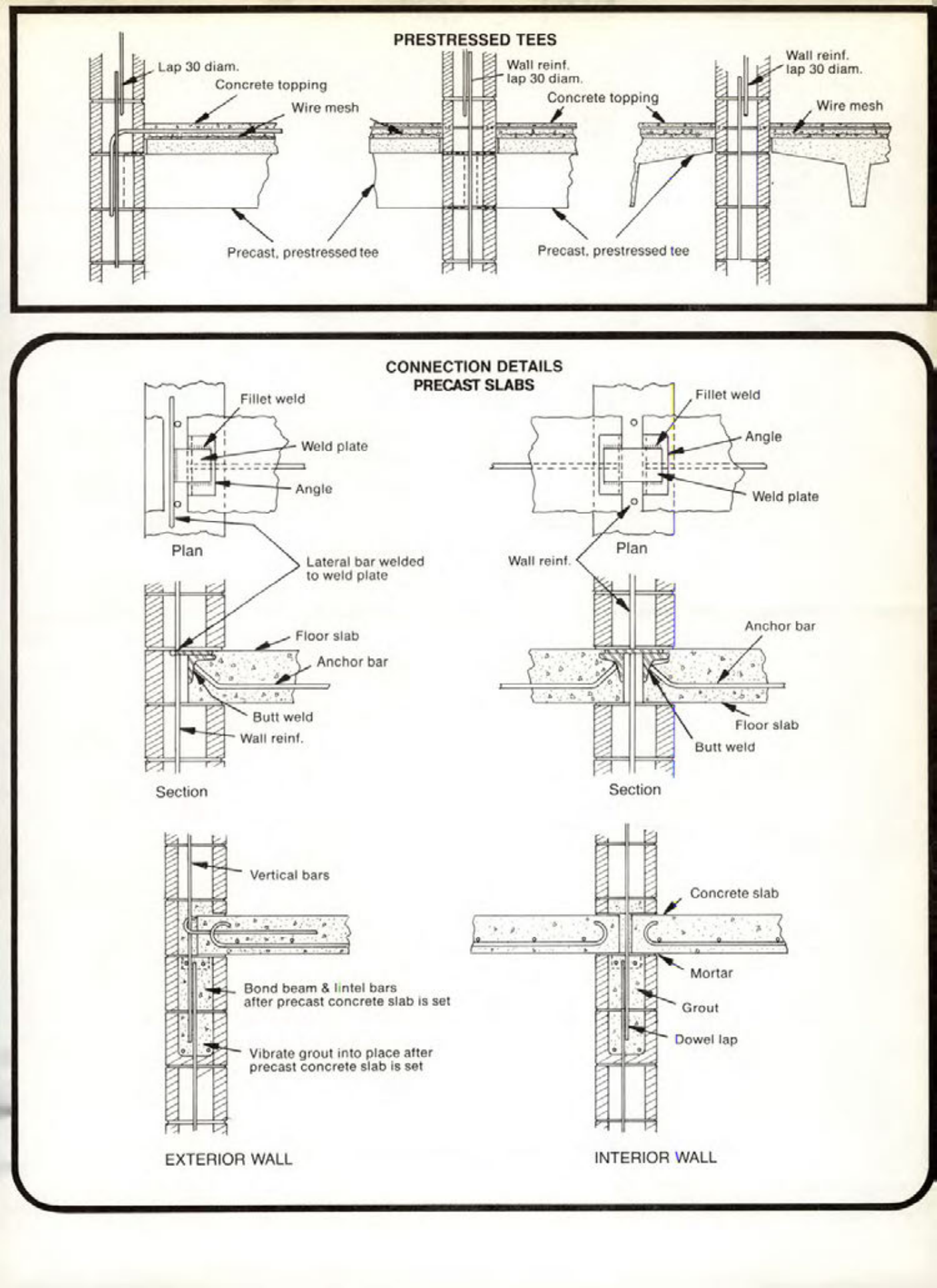

PRESTRESSED TEES
Lap 30 diam. Concrete topping. Wire mesh. Wall reinf. Lap 30 diam. Concrete topping. Precast, prestressed tee. Precast, prestressed tee.
CONNECTION DETAILS
PRECAST SLABS
Fillet weld. Weld plate. Angle. Fillet weld. Angle. Plan. Plan. Lateral bar welded to weld plate. Wall reint. Section. Floor slab. Anchor bar. Butt weld. Wall reinf. Vertical bars. Wall reinf. Lap 30 diam. Wire mesh. Weld plate. Anchor bar. Section. Floor slab. Butt weld. Concrete slab. Bond beam & lintel bars after precast concrete slab is set. Vibrate grout into place after precast concrete slab is set. Mortar. Grout. Dowel lap. EXTERIOR WALL. INTERIOR WALL.
