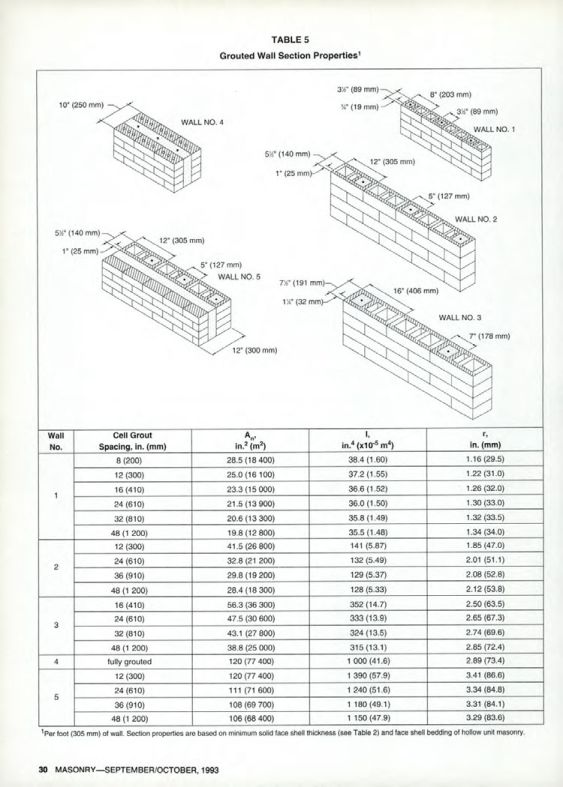

TABLE 5
Grouted Wall Section Properties¹
WALL NO. 4
10° (250 mm)
5% (140 mm)
12" (305 mm)
1 (25 mm).
5" (127 mm)
WALL NO. 5
3% (89 mm)
" (19 mm)
8" (203 mm)
3" (89 mm)
WALL NO. 1
5" (140 mm)
12" (305 mm)
1 (25 mm)
12" (300 mm)
5" (127 mm)
WALL NO. 2
7% (191 mm)
16" (406 mm)
1x (32 mm)-
WALL NO. 3
7" (178 mm)
Wall
No.
Cell Grout
Spacing, in. (mm)
A
1
r,
in.2 (m²)
in.4 (x105 m²)
in. (mm)
8 (200)
28.5 (18 400)
38.4 (1.60)
1.16 (29.5)
12 (300)
25.0 (16 100)
37.2 (1.55)
1.22 (31.0)
16 (410)
23.3 (15 000)
36.6 (1.52)
1.26 (32.0)
1
24 (610)
21.5 (13 900)
36.0 (1.50)
1.30 (33.0)
32 (810)
20.6 (13 300)
35.8 (1.49)
1.32 (33.5)
48 (1 200)
19.8 (12 800)
35.5 (1.48)
1.34 (34.0)
12 (300)
41.5 (26 800)
141 (5.87)
1.85 (47.0)
24 (610)
32.8 (21 200)
132 (5.49)
2.01 (51.1)
2
36 (910)
29.8 (19 200)
129 (5.37)
2.08 (52.8)
48 (1 200)
28.4 (18 300)
128 (5.33)
2.12 (53.8)
16 (410)
56.3 (36 300)
352 (14.7)
2.50 (63.5)
24 (610)
47.5 (30 600)
333 (13.9)
2.65 (67.3)
3
32 (810)
43.1 (27 800)
324 (13.5)
2.74 (69.6)
48 (1 200)
38.8 (25 000)
315 (13.1)
2.85 (72.4)
4
fully grouted
120 (77 400)
1000 (41.6)
2.89 (73.4)
12 (300)
120 (77 400)
1 390 (57.9)
3.41 (86.6)
24 (610)
111 (71 600)
1 240 (51.6)
3.34 (84.8)
5
36 (910)
108 (69 700)
1 180 (49.1)
3.31 (84.1)
48 (1200)
106 (68 400)
1 150 (47.9)
3.29 (83.6)
¹Per foot (305 mm) of wall. Section properties are based on minimum solid face shell thickness (see Table 2) and face shell bedding of hollow unit masonry.
